（六）平台综合评价
平台以一定的比例，综合学生的自评、互评和教师的师评，最终为每位学生评定项目总分。
附：
第一阶段
范例展示
[子项目名称]电子警察是怎样工作的？
[子项目内容]
电子警察作为交通管理、抓拍违章、取得证据的一种手段，近几年已在全国各城市间广泛使用，同时也取到了较好的效果。应用电子警察不仅可以抓拍闯红灯的违章，还可以抓拍到其它各类违章，如汽车超速行驶、违章变道、压黄线、逆向行驶、违章停车等，此外还能对路口车流量进行统计和路口信号灯的调配。电子警察究竟是什么样子的呢？它又是怎样工作的呢？
电子警察的结构可以划分为两个部分，一是外部硬件设备，二是后期处理软件。其中外部硬件设备按其功能又可以分为：前端感应系统、拍摄系统和传输系统。而后期处理软件主要负责将拍摄后的图像进行登记、编号、公告再传输到中心计算机数据库，以备各种处理、调用。
[问题提出]电子警察是如何抓拍闯红灯违章行为的？
[问题分析]
压电轴传感器也可作为闯红灯照相机的触发器。在交叉路口的红灯线前安装两个传感器，传感器与红灯线的最小距离一般为2米（如下图）。两条传感器的间距为1米或小于1米，照相机控制器与红绿灯控制器相连，以便只在红灯时完成动作。
用两条传感器确定停车线前的车速，如果红灯亮并且车速大于预置值，就会自动拍下第一张照片。第一张照片证明红灯已亮，而且车辆在红灯亮时未超越停车线，并可证明车速及已亮红灯的时间。第二张照片根据车速在这以后固定的时间内拍出，一般来说为1至2秒。第二张照片证明事实上车辆越过了停车线进入交叉路口并闯了红灯。

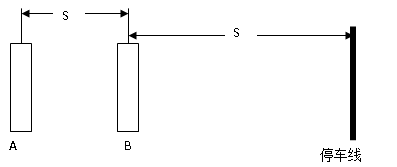

压电传感器与停车线距离示意图
[关键环节]
设压电传感器A与B的间距为S1，压电传感器B与停车线的间距为S2。当汽车经过压电板A时，启动计时器记录时间t1; 当汽车经过压电板B时，启动计时器记录时间t2。则汽车的实际行驶速度即可计算出来：S1/（t2-t1）。当汽车实际速度超过预置速度时，拍摄系统拍下第一张照作为红灯已亮的证明。那么，如果在随后固定的时间内，汽车没有在停车线内停车，即被视为闯红灯违章，系统会再次拍照。那么这个预置速度是多少？应该如何计算呢？假设，当汽车经过压电传感器时的速度为V，加速度为a。那么，欲使汽车在2秒钟内停止在停车线内，即终止速度为0，根据加速度与位移公式 S=1/2at2及速度与加速度公式V=at可以得到汽车的预置速度V=S2 (m/s)。
[算法结构]顺序结构、选择结构
[使用的变量] S1：压电传感器A与B的间距
S2：压电传感器B与停车线的间距
t1：车经过压电板A时的时间
t2: 车经过压电板B时的时间
V:汽车经压电板的实际速度
VY: 汽车不违章的最大速度
[用自然语言描述算法]
|
算法：
|
|
①输入压电传感器A与B的间距S1及压电传感器B与停车线的间距S2
|
|
②车经过压电板A时记录时间t1
|
|
③车经过压电板B时记录时间t2
|
|
④计算汽车经过压电板时的实际速度V= S1/(t2-t1)
|
|
